El nacimiento del Tranvía en Barcelona.

Para su ilustración hemos seleccionado de nuestra carpeta de recortes de prensa un interesante artículo del Sr. Bassegoda Nonell.
Este escrito aporta entre otras cosas el nombre completo del proyectista de la línea Barcelona a Gracia, el señor Narciso Arau y Vi­dal.
Aquí hay una discrepancia con diversos autores, los primeros fueron los señores Alberto del Castillo y Manuel Riu en su fantástico libro Historia del Transporte colectivo en Barcelona, de 1959, en que hacían referencia a R. Luna y a J. Vila como autores del Proyecto.

El articulo de Bassegoda, creemos, aporta luz al respecto pues sus trabajos siempre han sido rigurosos y probablemente tuvo acceso a una fuente de información más amplia.

El motivo de la atribución a Rafael de Luna y Rey del primer proyecto, que también nosotros compartíamos, posiblemente estaba basada en la relación del mismo como facultativo de obras en la mayoría de los primeros proyectos de la Compañía Anónima de Tranvías y en la dificultad de interpretar los nombres que aparecían en estos proyectos todos ellos manuscritos con una bella caligrafía, pero que en muchos casos es de difícil lectura, por ello era fácil interpretar el Vidal de alguna firma por Vila. Otro punto interesante del articulo esta en la selección del Raíl.


En Estados Unidos, a pesar de que Loubat con su raíl de garganta, o cazoleta según Bassegoda, permitió la extensión del tranvía en las ciudades; superando así la dificultad que un raíl que sobresalía de la rasante de la calle presentaba a viandantes y a carruajes.
Este obstáculo provoco pese a su éxito comercial, el cierre de la primera línea tranviaria de Masson y Stephenson en Nueva York.

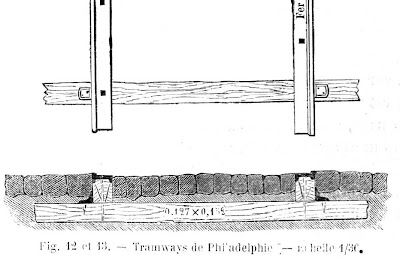

Por otro lado la dificultad que presentaba, para las ciudades, la pavimentación con adoquines u otro firme sus calles quedando muchas de ellas sin un pavimento firme, producía que el raíl de garganta se obstruyera con tierra y guijarros y precisara de continuo mantenimiento. Para solucionarlo, en Filadelfia surgió un nuevo tipo de Raíl que en principio tomo el nombre de esta ciudad y posteriormente paso a denominarse raíl step (escalón), raíl que evolucionaría desde la pletina sobre un larguero de madera hasta el raíl con alma y patín de base.

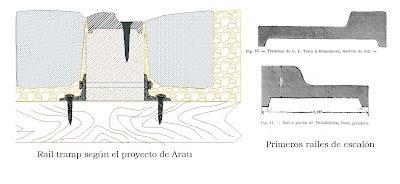

En sus orígenes este raíl presentaba un lóbulo estrecho y una plataforma inferior muy amplia.
Esto permitía a los otros carruajes transitar por la vía y lo que en un principio constituía una ventaja para las compañías explotadoras, que pensaron, facilitaría circular con comodidad a sus ómnibus, pasaría a producir un efecto congestión ya que lógicamente ante el deficiente estado de las calles, todos los carruajes tomarían este camino y el efecto además de la congestión de la vía sería su rápido desgaste.
En Inglaterra, cuando George Francis Train importo sus primeros tranvías opto por este sistema en las líneas de Birkenhead y Londres, lo que produciría muchos conflictos con los ómnibuses de esta última ciudad.
Dada la proximidad de aquel tranvía Ingles y que en Barcelona y Gracia las calles no estaban pavimentadas, el raíl seleccionado en el proyecto sería el raíl en escalón o Filadelfia que aquí recibiría el nombre de Tramp.
Con buen criterio el arquitecto municipal y la Comisión de Fomento se opusieron a este tipo de raíl que creaba un escalón continuo de 2 centímetros en las calles y hubiese sido fuente de accidentes, legislando en una ordenanza municipal la obligatoriedad del uso del raíl Loubat en todo el termino de Barcelona.
La pavimentación con sistema Mac Adam y posteriormente adoquinado del Paseo de Gracia facilitarían la implantación del carril Loubat.

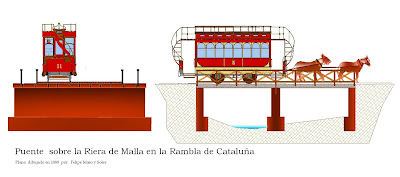

Otros puntos que hace mención el articulo son el proyecto de un puente sobre la riera de Malla en el Paseo de Gracia.
Dicho paseo no llegaría a Urbanizarse completamente hasta 1871 y la riera se superaría con la construcción de un túnel bajo el paseo. Esta riera que cruzaba como una brecha todo el ensanche desde la diagonal hasta Sant Marti dels Provençals, convirtiéndose allí en Bogatell, obligaría a proyectar diversos puentes y pontones tranviarios de los que solo conocemos que hubieran llegado a su construcción el de la carretera de Rivas del Tranvía de Sant Andreu y el famoso pont del's Angels del tranvía de Badalona. (tenemos en proyecto un post sobre puentes tranviarios en Barcelona).
En fin pasamos al articulo tal como fue publicado, cuya lectura merece la pena.

LOS PRIMEROS TRANVIAS DE BARCELONA
El tranvía azul del Tibida­bo es la sola reliquia de un pasado en el que los tran­vías, sonoros vehículos eléctricos y antes de tracción sanguínea, recorrían en todas direcciones las calles de Barcelona al son de sus alegres campanillazos. Fueron poco a poco desplazados por los filobuses y luego por los autobu­ses, más silenciosos aunque más hediondos y contaminantes.
La idea de construir el primer tranvía en Barcelona, tirado por caballos, fue de don Alejo Soujol, que mandó preparar un comple­to proyecto técnico para una línea entre las Atarazanas y la villa de Gracia, con terminal en Fontana. Tal proyecto remonta a 1864, lo cual le hace histórica­mente interesante, pues el tran­vía era todavía una novedad en el mundo. En 1859 se había cons­truido el de Birkenhead (Liver­pool), al que siguieron otras líneas en Londres y la India.
Tuvieron un fuerte impulso en los Estados Unidos y, solamente en la ciudad de Nueva York, fueron transportados 27 millones de pasajeros en 1865. En 1868 había en aquella ciudad diez lí­neas tranviarias junto con otras en Filadelfia, Boston y Nueva Orleáns. En Francia se hizo en 1868 la línea de París a Versalles, y si no hubiese sido por la guerra franco prusiana de 1870, se hu­biesen construido 160 Km. de vías en todo el país.
En España se construyó en 1870 la línea de Jerez de la Fron­tera y en 1871 la primera de Ma­drid con recorrido por Alcalá, Puerta del Sol, Mayor y plaza de Oriente. En La Habana se explotaba ya de tiempo el tranvía des­de Tacón a San Lázaro, Chorre­ra, plaza de San Juan de Dios y Jesús del Monte.
La línea Barcelona Gracia, proyectada en 1868, no se pudo inaugurar hasta 1872, y su reco­rrido se iniciaba frente a las Ata­razanas, ascendía por la rambla de Santa Mónica, del Centro, de Capuchinos, de San José, de los Estudios y Canaletas, para tomar la actual acera, lado mar, de la plaza de Cataluña y enfocar el paseo de Gracia, que seguía en toda su longitud, dentro del tér­mino de Barcelona, hasta la calle de Provenza, y del de Gracia a partir del tal punto, hasta la calle Mayor con final de trayecto en Cal Matoné en Fontana. Total, tres kilómetros y medio.
El proyecto, metódicamente realizado y bellamente encua­dernado, contiene Memoria, presupuesto y planos correspon­dientes a plantas, perfiles y por­menores dibujados sobre papel tela.
Fue su autor Narciso Arau Vi­dal (1835-1900), maestro de obras, ingeniero y aparejador, ayudante del arquitecto municipal de Barcelona, Antonio Rovi­ra Trías. Proyectó numerosas casas de vecinos y chalets, siendo autor en 1864 de un "Tratado práctico de carpintería".
A pesar del completo proyec­to, las gestiones con vistas a lo­grar la concesión de la línea fue­ron muy dilatadas. La autoriza­ción no llegó hasta el 22 de diciembre de 1868 y las obras no quedaron listas hasta cuatro anos después.

Examinando el proyecto de Arau, se tropieza con una Me­moria manuscrita, redactada con el habitual estilo pomposo del si­glo pasado, del que para muestra basta un botón: "El gran progre­so de nuestra época, favorecida por las maravillosas aplicaciones del vapor y la electricidad, ha creado un nuevo orden de nece­sidades que promete, en plazo no lejano, cambiar la faz de los pueblos". Razón tenía esta Memoria, pero llama un tanto la atención que este canto al vapor y la elec­tricidad sirva para presentar un tranvía detracción animal.
Aún no iniciada la obra de este proyecto, ya pensó el señor Sou­jol en ampliar el proyecto con una derivación hasta el Pueblo Nuevo. Así, corriendo el año 1871, el osado promotor presen­tó al Ayuntamiento un nuevo proyecto de "Prolongación del Tram-Vía de Gracia a Barcelona hasta el Pueblo Nuevo pasando por el Cementerio". El firmante del proyecto es el maestro de obras Rafael de Luna Rey que, en 1876, proyectó las cocheras y cuadras para la Sociedad Catala­na de Tranvías en las calles de Borrell y Viladomat. Conviene hacer notar aquí la presencia de estos dos maestros de obras titu­lares, Narciso Arau y Rafael de Luna, pues ello demuestra que esta profesión, considerada como de arquitectos de segunda, dio técnicos competentes capaces de enfrentarse a problemas de solución nada fáciles.
En la memoria del segundo proyecto se expone la utilidad del tranvía sobre los ómnibus y "Rípperts" que hasta entonces circulaban por Barcelona, destrozando el pavimento con sus ruedas de llanta metálica y con reducida capacidad de transpor­te de pasajeros. Hay un estudio
económico del que se deduce que los beneficios de la explotación serían de 12,50 por ciento del ca­pital invertido. En los planos, además de la planta y perfiles, se dibujan los raíles que fueron del tipo "Tramp" preferidos a los de los métodos "Henry y Ademar" o "Loubat", ya que el "Tramp" no tenía cazuela donde se pudiera introducir la tierra y obligar a continuadas limpiezas. El presu­puesto proponía la adquisición de treinta caballos, de cinco co­ches dedos caballos y otros cinco de sólo uno. Los primeros con capacidad para 44 pasajeros y los segundos para 22.
Los coches fueron importados de Inglaterra y costaron respecti­vamente 24.0000 y 13.500 reales de vellón. En el proyecto figuran también los diseños de los kioscos para la espera de viajeros en las paradas y un puente de hierro que hubo necesidad de levantar para salvar la riera de Malla. En efecto, después de seguir por la acera inferior de la actual plaza de Cataluña, la vía llegaba hasta la Puerta del Ángel y, de allá, en­focaba el paseo de Gracia, que entonces empezaba en la calle de Fontanella, pues el plan Cerdá no había previsto la plaza de Ca­taluña. En el proyecto de Arau Vidal se ve representada la casa Gibert, primera construcción del Ensanche, en 1860, según pro­yecto de Oriol Mestres Esplugas, situada justo donde ahora están los surtidores de la parte alta de la plaza. La riera de Malla, que tan­tas veces llevó de cabeza a los constructores del Ensanche, descendía por la rambla de Cata­luña y torcía en ángulo recto si­guiendo el trazado de la calle de Caspe. Para salvar este obstáculo del paseo de Gracia, Narciso Arau proyectó un puente de taja­mares hechos con mampostería y tablero sobre arcos escarzanos de piedra entre jácenas compuestas metálicas roblonadas. Ambos proyectos son importantes, por­que ofrecen una imagen de la to­pografía de Barcelona en aquel tiempo y, en el segundo, un deli­cioso dibujo a la pluma de tipo romántico del tranvía con los ca­ballos lanzados al galope.
La fiebre del tranvía se apoderó pronto de Barcelona y fueron muchas las concesiones otorgadas. Es de interés anotar que Gaudí, siendo estudiante de ar­quitectura, en 1876, trabajó en el diseño de un tranvía que la socie­dad Padrós y Borrás quería cons­truir entre la puerta de la Paz y el casino de Villa Arcadia en Casa Antunez.
JUAN BASSEGODA NONELL
Arquitecto y rector de la Cátedra Gaudi de la Universidad de Barcelona
Publicado en La Vanguardia, viernes 1 de Noviembre de 1985.
